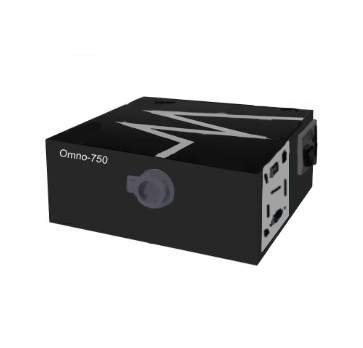

焦距750光譜儀/單色儀
特點：
非對稱水平Czerny-Turner光路,消慧差設計,可改善譜線對稱性和提高光學分辨率
消二次色散設計，有效抑制雜散光
可根據具體需求靈活配置多塊光柵

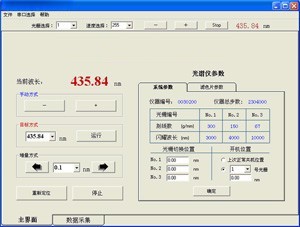

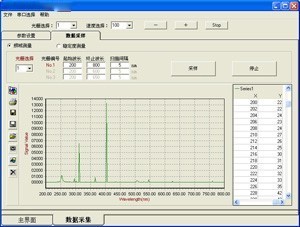

RS232接口通過計算機控制光柵轉換,濾光片更換,波長掃描,實現全自動寬光譜測試
入光口可與我公司各種光源配套使用，可配光纖接口
可連接我公司任意一款單點探測器和其它附件，還可以連接線陣、面陣探測器做攝譜儀使用，其中Omno300/Omno500/Omno750系列光譜儀具有兩個可選出光口位置
精密蝸輪蝸桿傳動，準確度和重復性高，噪聲低，使用壽命長
狹縫設計獨特，刃口自動保護，寬度調節對稱性，好使用壽命長
配有充氮?dú)鈱Ｓ每，便于在紫外和近紅外有大氣吸收譜的波段范圍內使用
選材精細，工藝規范，制作精良，具有良好的性能指標和批量一致性
光學室和機械傳動室嚴格分開，避免后者產生雜散光及潤滑油微量揮發對光學件的污染
型號劃分：
型 號 特 點 Omno751 出、入口垂直分布單色儀，出口安裝狹縫 Omno752 出、入口平行分布單色儀，出口安裝狹縫 Omno753 雙出口單色儀，均安裝狹縫，手動切換 Omno754 雙出口單色儀，均安裝狹縫，電動切換 Omno755 出、入口垂直分布光譜儀，垂直出口安裝CCD Omno756 雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，手動切換 Omno757 雙出口光譜儀，垂直出口安裝CCD，平行出口安裝狹縫，電動切換
技術參數：
|
焦距(Focal Length) |
750mm |
|
F/# |
F/9.7 |
|
雜散光(Stray Light) |
5×10-4 |
|
小步距(Minimum Step) |
0.0023nm |
|
標準配置光柵參數(Standard 3 Gratings) |
1200-300（1200g/mm,λp=300nm） 600-750（600g/mm,λp=750nm） 300-1250（300g/mm,λp=1250nm） |
|
光柵名稱(Grating) |
光柵S68x68x6 |
|
光柵有效使用面積(Grating Size) |
68mm×68mm |
|
狹縫有效尺寸(Slits Size) |
刃口10μm自動保護，寬10μm-3mm可調；高14mm |
|
外形尺寸(Size) |
800mm×450mm×204mm |
|
重量(Weight) |
32kg |

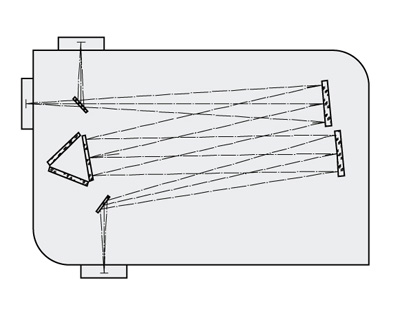

光路圖：
