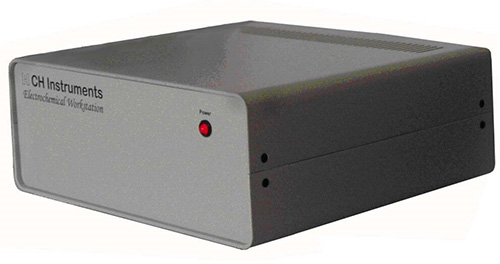

600E電化學分析儀/工作站
600E電化學分析儀/工作站
600E為通用電化學測量系統。下圖為儀器的硬件結構示意圖。儀器內含快速數字信號發生器，用于高頻交流阻抗測量的直接數字信號合成器，雙通道高速數據采集系統，電位電流信號濾波器，多級信號增益，iR降補償電路，以及恒電位儀／恒電流儀（660E）。電位范圍為10V，電流范圍為250mA。電流測量下限低于10pA。可直接用于超微電上的穩態電流測量。如果與 200B微電流放大器及屏蔽箱連接，可測量1pA或更低的電流。如果與
600E系列硬件采用了高速的處理器，快速的放大器，快速的模數轉換器和數模轉換器。計時電量法加上了模擬積分器。一個16位高分辨高穩定的電流偏置電路以達到電流復零輸出，亦可用于提高交流測量的電流動態范圍。高分辨的模數轉換器具有更好的信噪比，也給出了靈敏度設置的更大動態范圍。
600E系列儀器的內部控制程序采用了FLASH存儲器。儀器軟件的更新不再需要通過郵寄并更換EPROM，而可以通過網絡進行傳送并通過程序命令寫入。這使得軟件更新更加快捷方便。
600E系列還允許升級為雙恒電位儀。新的設計通過增加一塊第二通道的電位控制，電流電壓轉換，多級增益和低通濾波器的電路板，便成了 700E系列的雙恒電位儀。
600E系列儀器集成了幾乎所有常用的電化學測量技術。為了滿足不同的應用需要以及經費條件， 600E系列分成多種型號。不同的型號具有不同的電化學測量技術和功能，但基本的硬件參數指標和軟件性能是相同的。600E和610E為基本型，分別用于機理研究和分析應用。它們也是十分優良的教學儀器。602E和604E可用于腐蝕研究。620E和630E為綜合電化學分析儀，而650E和660E為更先進的電化學工作站。

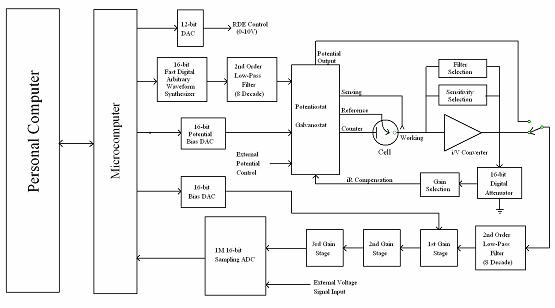

600E系列電化學分析儀/工作站的框圖
硬件參數指標
|
恒電位儀 零阻電流計 2，3，4電結構 浮動地線或實地 大電位范圍：±10V 大電流：±250mA連續,±350mA峰值 槽壓：±13V 恒電位儀上升時間：小于1s,通常0.8s 恒電位儀帶寬（-3分貝）：1MHz 所加電位范圍：±10mV, ±50mV, ±100mV, ±650mV, ±3.276V, ±6.553V, ±10V 所加電位分辨：電位范圍的0.0015% 所加電位準確度：±1mV,±滿量程的0.01% 所加電位噪聲：<10V均方根植 測量電流范圍：±10pA至± 測量電流分辨：電流量程的0.0015%，低0.3fA 電流測量準確度：電流靈敏度大于等于1e 輸入偏置電流：<20pA 恒電流儀( 660E) 恒電流范圍：3nA–250mA 所加電流準確度：如果電流大于3e 所加電流分辨率：電流范圍的0.03% 測量電流范圍：±0.025V,±0.1V,±0.25V,±1V,±2.5V,±10V 電位計 參比電輸入阻抗：1e12歐姆 參比電輸入帶寬：10MHz 參比電輸入偏置電流：<=10pA @ 波形發生和數據獲得系統 快速信號發生更新速率：10MHz，16位分辨 快速數據采集系統：16位分辨，雙通道同步采樣，采樣速率每秒1,000,000點 外部信號記錄通道高采樣速率：1MHz 可拓展掃描電化學顯微鏡功能 |
|
實驗參數 CV和LSV掃描速度：0.000001V/s至10,000V/s 掃描時的電位增量：0.1mV（當掃速為1,000V/s時） CA和CC的脈沖寬度：0.0001至1000sec CA和CC的小采樣間隔：1s CC模擬積分器 DPV和NPV的脈沖寬度：0.001至10sec SWV頻率：1至100kHz i-t的小采樣間隔：1s ACV頻率范圍：0.1至10kHz SHACV頻率范圍：0.1至5kHz FTACV頻率范圍：0.1至50Hz，可同時獲取基波，二次諧波，三次諧波，四次諧波，五次諧波，六次諧波的ACV數據 交流阻抗：0.00001至1MHz 交流阻抗波形幅度：0.00001V至0.7V均方根值 其他特點 自動或手動iR降補償 電流測量偏置：滿量程，16位分辨，0.003%準確度 電位測量偏置：±10V，16位分辨，0.003%準確度 外部電位輸入 電位和電流的模擬輸出 可控電位濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz 可控信號濾波器的截止頻率：1.5MHz,150KHz,15KHz,1.5KHz,150Hz,15Hz,1.5Hz, 0.15Hz 旋轉電控制電壓輸出（ 630E以上型號）： 0-10V對用于0-10000rpm的轉速，16位分辨，0.003%準確度，需要某些旋轉電裝置才能工作 通過宏命令可以控制數字輸入輸出線 內閃存儲器可迅速更新程序 串行口或USB口數據通訊 電解池控制：通氮，攪拌，敲擊（需要特殊電解池系統） CV數字模擬器和擬合器。用戶定義反應機理（ 630E以上）或預定義反應機理（其他型號） 交流阻抗模擬器和擬合器（具有交流阻抗測量功能的型號） 大數據長度：256K-16384K可選 儀器尺寸： |
600E系列儀器不同型號的比較
|
功能 |
600E |
602E |
604E |
610E |
620E |
630E |
650E |
660E |
|
循環伏安法（CV） |
|
|
|
|
|
|
|
|
|
線性掃描伏安法（LSV）# |
|
|
|
|
|
|
|
|
|
階梯波伏安法（SCV）# |
|
|
|
|
|
|
|
|
|
Tafel圖（TAFEL） |
|
|
|
|
|
|
|
|
|
計時電流法（CA） |
|
|
|
|
|
|
|
|
|
計時電量法（CC） |
|
|
|
|
|
|
|
|
|
差分脈沖伏安法（DPV）# |
|
|
|
|
|
|
|
|
|
常規脈沖伏安法（NPV）# |
|
|
|
|
|
|
|
|
|
差分常規脈沖伏安法（DNPV）# |
|
|
|
|
|
|
|
|
|
方波伏安法（SWV）# |
|
|
|
|
|
|
|
|
|
交流（含相敏）伏安法（ACV）# |
|
|
|
|
|
|
|
|
|
二次諧波交流（相敏）伏安法（SHACV）# |
|
|
|
|
|
|
|
|
|
傅里葉變換交流伏安法（FTACV） |
|
|
|
|
|
|
|
|
|
電流-時間曲線（i-t） |
|
|
|
|
|
|
|
|
|
差分脈沖電流檢測（DPA） |
|
|
|
|
|
|
|
|
|
雙差分脈沖電流檢測（DDPA） |
|
|
|
|
|
|
|
|
|
三脈沖電流檢測（TPA） |
|
|
|
|
|
|
|
|
|
積分脈沖電流檢測（IPAD） |
|
|
|
|
|
|
|
|
|
控制電位電解庫侖法（BE） |
|
|
|
|
|
|
|
|
|
流體力學調制伏安法（HMV） |
|
|
|
|
|
|
|
|
|
掃描-階躍混合方法（SSF） |
|
|
|
|
|
|
|
|
|
多電位階躍方法（STEP） |
|
|
|
|
|
|
|
|
|
交流阻抗測量（IMP） |
|
|
|
|
|
|
|
|
|
交流阻抗-時間測量（IMPT） |
|
|
|
|
|
|
|
|
|
交流阻抗-電位測量（IMPE） |
|
|
|
|
|
|
|
|
|
計時電位法（CP） |
|
|
|
|
|
|
|
|
|
電流掃描計時電位法（CPCR） |
|
|
|
|
|
|
|
|
|
多電流階躍法（ISTEP） |
|
|
|
|
|
|
|
|
|
電位溶出分析（PSA） |
|
|
|
|
|
|
|
|
|
電化學噪聲測量（ECN） |
|
|
|
|
|
|
|
|
|
開路電壓-時間曲線（OCPT） |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
恒電流儀 |
|
|
|
|
|
|
|
|
|
RDE控制（0-10V輸出） |
|
|
|
|
|
|
|
|
|
任意反應機理CV模擬器 |
|
|
|
|
|
|
|
|
|
預設反應機理CV模擬器 |
|
|
|
|
|
|
|
|
|
交流阻抗數字模擬器和擬合程序 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
價格（元）* |
25,400 |
30,000 |
36,900 |
25,400 |
34,600 |
43,800 |
50,700 |
57,600 |
注： #：包括相應的譜法和溶出伏安法。用于譜法時需要特殊的靜汞電或敲擊器。
*：價格不包括計算機。儀器的保修期為一年。
選配附件
一、常用工作電：
|
型號 |
描述 |
數量 |
價格 |
|
101 |
|
1支 |
620元 |
|
102 |
|
1支 |
620元 |
|
103 |
|
1支 |
498元 |
|
104 |
|
1支 |
620元 |
|
105 |
12.5um直徑金盤微電 |
1支 |
1030元 |
|
106 |
25um直徑金盤微電 |
1支 |
1030元 |
|
107 |
10um直徑鉑盤微電 |
1支 |
1030元 |
|
108 |
25um直徑鉑盤微電 |
1支 |
1030元 |
二、常用參比電：
|
型號 |
描述 |
數量 |
價格 |
|
111 |
Ag/AgCl(銀/氯化銀)參比電 |
1支 |
100元 |
|
112 |
非水Ag/Ag+(銀/銀離子)參比電 |
1支 |
100元 |
|
150 |
飽和甘汞電 |
1支 |
100元 |
|
151 |
汞/硫酸亞汞參比電 |
1支 |
100元 |
|
152 |
汞/氧化汞參比電 |
1支 |
500元 |
注：使用 112非水Ag/Ag+參比電時，用戶需自行配制含支持電解質和銀離子（通常10mM）的溶液并注入?yún)⒈入娛覂?nèi)。
三、對電
|
型號 |
描述 |
數量 |
價格 |
|
115 |
鉑絲對電 |
1支 |
375元 |
