PMT=photomultiplier tube 光電倍增管

光電倍增管（PMT）是光子技術器件中的一個重要產品，它是一種具有高靈敏度和超快時間響應的光探測器件。可廣泛應用于光子計數、微弱光探測、化學發光、生物發光研究、低能量射線探測、分光光度計、旋光儀、色度計、照度計、塵埃計、濁度計、光密度計、熱釋光量儀、輻射量熱計、掃描電鏡、生化分析儀等儀器設備中。PMT=photomultiplier tube 光電倍增管

光電倍增管的一般結構





　　光電倍增管是一種真空器件。它由光電發射陰（光陰）和聚焦電、電子倍增及電子收集（陽）等組成。典型的光電倍增管按入射光接收方式可分為端窗式和側窗式兩種類型。圖1所示為端窗型光電倍增管的剖面結構圖。其主要工作過程如下：



　　當光照射到光陰時，光陰向真空中激發出光電子。這些光電子按聚焦電場進入倍增系統，并通過進一步的二次發射得到的倍增放大。然后把放大后的電子用陽收集作為信號輸出。

　　因?yàn)椴捎昧硕伟l(fā)射倍增系統，所以光電倍增管在探測紫外、可見和近紅外區的輻射能量的光電探測器中，具有高的靈敏度和低的噪聲。另外，光電倍增管還具有響應快速、成本低、陰面積大等優點。

光電倍增管的類型

　　1.1 按接收入射光方式分類

　　光電倍增管按其接收入射光的方式一般可分成端窗型（Head-on）和側窗型（side-on）兩大類。

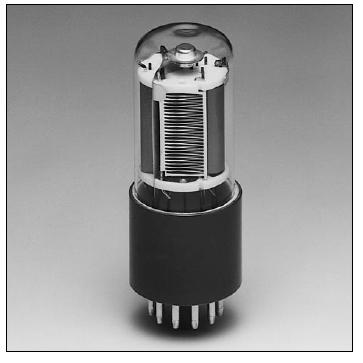

　　側窗型光電倍增管是從玻璃殼的側面光窗接收入射光，而端窗型光電倍增管則從玻璃殼的頂部入射光窗接收射光。圖2和圖3分別是側窗式光電倍增管和端窗式光電倍過管的外形圖。

　　在通常情況下，側窗型光電倍增管的單價比較便宜（一般數百元/只），在分光光度計、旋光儀和常規光度測定方面具有廣泛的應用。大部分的側窗型光電倍增管使用不透明光陰（反射式光陰）和環形聚焦型電子倍增結構，這種結構能夠使其在較低的工作電壓下具有較高的靈敏度。

　　端窗型光電倍增管也稱頂窗型光電倍增管。其價格一般在千元以上，它是在其入射窗的內表面上沉積了半透明的光陰（透過式光陰），這使其具有優于側窗型的均勻性。端窗型光電倍增管的特點是擁有從幾十平方毫米到幾百平方厘米的光陰，另外，現在還出現了針對高能物理實驗用的可以廣角度捕獲入射光的大尺寸半球形光窗的光電倍增管。

　　普遍的光電倍增管分為以下6種倍增結構：

　　1 直線聚焦型 快速時間相應，時間分辨率，均勻性

　　2 環形聚焦型 小型緊湊，快速時間響應

　　3 盒柵型 高收集效率，均勻性好

　　4 百葉窗型 收集效率高

　　5 細網型 非常好的均勻性，可用于位置探測

　　6 微通道板型（MCP） 超高速時間相應和抗磁性能

　　光電倍增管之所以具有優異的靈敏度（高電流放大和高信噪比），主要得益于基于多個排列的二次電子發射系統的使用。它可使電子在低噪聲條件下得到倍增。電子倍增系統，包括8～19的叫做打拿或倍增的電。

使用特性

　　2.1 光譜響應

　　光電倍增管由陰收入射光子的能量并將其轉換為光子，其轉換效率（陰靈敏度）隨入射光的波長而變。這種光陰靈敏度與入射光波長之間的關系叫做光譜響應特性。

　　一般情況下，光譜響應特性的長波段取決于光陰材料，短波段則取決于入射窗材料。

　　光電倍增管的陰一般都采用具有低逸出功能的堿金屬材料所形成的光電發射面。

　　光電倍增管的窗材料通常由硼硅玻璃、透紫玻璃（UV玻璃）、合成石英玻璃和氟化鎂（或鎂氟化物）玻璃制成。硼硅玻璃窗材料可以透過近紅外至300nm垢可見入射光，而其它3種玻璃材料則可用于對紫外區不可見光的探測。

　　2.2 光照靈敏度

　　由于測量光電倍增管的光譜響應特性需要精密的測試系統和很長的時間，因此，要為用戶提供每一支光電倍增管的光譜響應特性曲線是不現實的，所以，一般是為用戶提供陰和陽的光照靈敏度。

　　陰光照靈敏度，是指使用鎢燈產生的2856K色溫光測試的每單位通量入射光產生的陰光電子電流。陽光照靈敏度是每單位陰上的入射光能量產生的陽輸出電流（即經過二次發射倍增的輸出電流）。

　　2.3 收集效率

　　收集效率對光電倍增管的靈敏度起到很大的作用，收集效率好的光電倍增管探測效率更高。

　　2.4 電流放大（增益）

　　光陰發射出來的光電子被電場加速后撞擊到倍增上將產生二次電子發射，以便產生多于光電子數目的電子流，這些二次發射的電子流又被加速撞擊到下一個倍增，以產生又一次的二次電子發射，連續地重復這一過程，直到末倍增的二次電子發射被陽收集，這樣就達到了電流放大的目的。這時光電倍增管陰產生的很小的光電子電流即被放大成較大的陽輸出電流。

　　一般的光電倍增管有9～12個倍增。

　　2.5 陽暗電流

　　光電倍增管在完全黑暗的環境下仍有微小的電流輸出。這個微小的電流叫做陽暗電流。它是決定光電倍增管對微弱光信號的檢出能力的重要因素之一。

　　2 漏電電流

　　3 工作電壓過高時的場致發射

　　這些在使用中應得到注意，應保證環境溫度的穩定，并且不會過高；隔絕強電磁場干擾；保持低濕度及管腳表面清潔。
